1.DHFL系列無源諧波濾波器與傳統無源濾波器相比，體積更小，諧波抑制能力更強。提升了電氣裝置的可靠性，延長了使用壽命，有助于更好的利用電力系統的容量，對于滿足電力諧波質量標準（IEEE-519、EN61000-3-2等）要求具有更重要意義；
2.當連接在變頻器前端時，經諧波濾波器濾波后所產生的返回至電源的諧波電流擾動降低至滿負載時總諧波電流擾動的5%或10%。
3.效率大于98%，功率可到400KW，無源諧波濾波器提供了具有高性價比和穩定可靠的諧波解決方案。
4.作為獨立選項，易于安裝到現有機柜內。
5.該系列濾波器與品牌變頻器做過專業匹配，適合多種電機控制方式，確保系統穩定工作，不會對電網產生任何不良影響。
6.可直接和原先已經安裝好的直流電抗器，EMC/EMI濾波器等同時使用。
產品特點：
1.額定工作電壓/頻率：AC380V～415V/50Hz，AC480V/60Hz，AC690V/50Hz.
2.過載能力：1.6倍額定電流/60s.
3.耐壓測試：繞組對鐵芯 3000VAC/10mA/60s，絕緣電阻：DC1000V 絕緣電阻 >100MΩ.
4.絕緣等級：Class F，H可選；防護等級：IP00-IP20.
5.滿載效率：＞98%.
6.噪音：<75dB，溫升：≤105K.
7.阻燃等級：UL94 V-2 以上.
8.冷卻方式：AN.
9.諧波濾波效果：在額定功率下，DHFL005濾波器輸入端的總諧波電流畸變率THDI≤5%，DHFL010濾波器輸入端的總諧波電流畸變率THDI≤10%（背景電壓THUD﹤2%,電網短路功率與安裝負載比﹥66）.
10.環境溫度(工作)：滿載條件下，-25℃～+50℃.
11.存儲溫度：-25℃～65℃.
12.應用海拔：1000米以下額定電流，1000 米以上每升高100米降額1%.
13.相對濕度：≤90%，無凝露.
14.空載電流：小于額定電流的30%.
15.適用標準：IEC60076；GB19212.1-2008；GB19212.21-2007；GB1094.6-2011. 產品執行標準：IEEE519 GB/T 14549-1993.
備注：在電源電壓的THVD低于2%(線電壓平衡度小于1%)且短路功率與已安裝負載比（RSCE）＞66時，將變頻器滿載時的電源電流THDi降低至10%或5%(諧波濾波器額定負載下的典型數值以下)。在不符合這些條件或僅部分符合這些條件的情況下，雖然仍可使諧波明顯減小，但不會達到THDi的額定值.

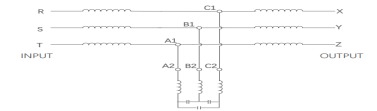

電氣原理圖：

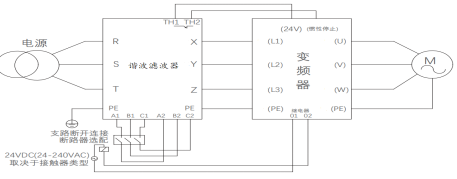

連接示意圖：

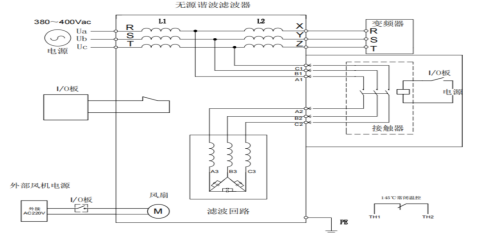

接線描述：
1.風扇接線及控制：接到變頻器的I/O板的繼電器輸出口，設置成變頻器風扇轉動時，繼電器閉合。
2.常閉溫控開關（145℃）接線及控制：接到變頻器的I/O板的輸入，設置成斷開變頻器停機，諧波濾波器高溫故障。使用過溫保護，以防過溫造成濾波器損壞。必須在30秒（最長）內及時停止或控制減速，以防損壞濾波器。過溫接觸器最大額定值為250VAC和10A。
3.解諧電容電抗接線：直接將A1，B1，C1和A2，B2，C2短接，或者接到接觸器的進出，接觸器的電源控制接到變頻器的I/O板的繼電器輸出口，設置成變頻器低于某個負載時，繼電器斷開，高于某個負載時，接觸器閉合。
產品識別碼：
例如：DHFL005-4TC-10A，DHFL010-4TA-10A.
【DHFL代表諧波濾波器，005代表諧波含量≤5%，010代表諧波含量≤10%，4代表額定電壓400VAC，T代表三相（D為單相），C代表電抗器線圈繞組材質為銅的（A代表電抗器線圈繞組材質為鋁的），10A代表額定電流10A】.

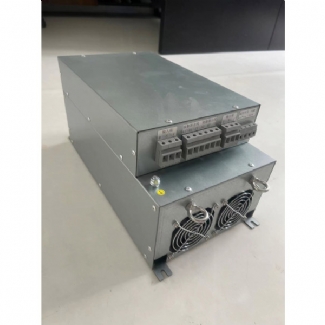

產品外觀圖：

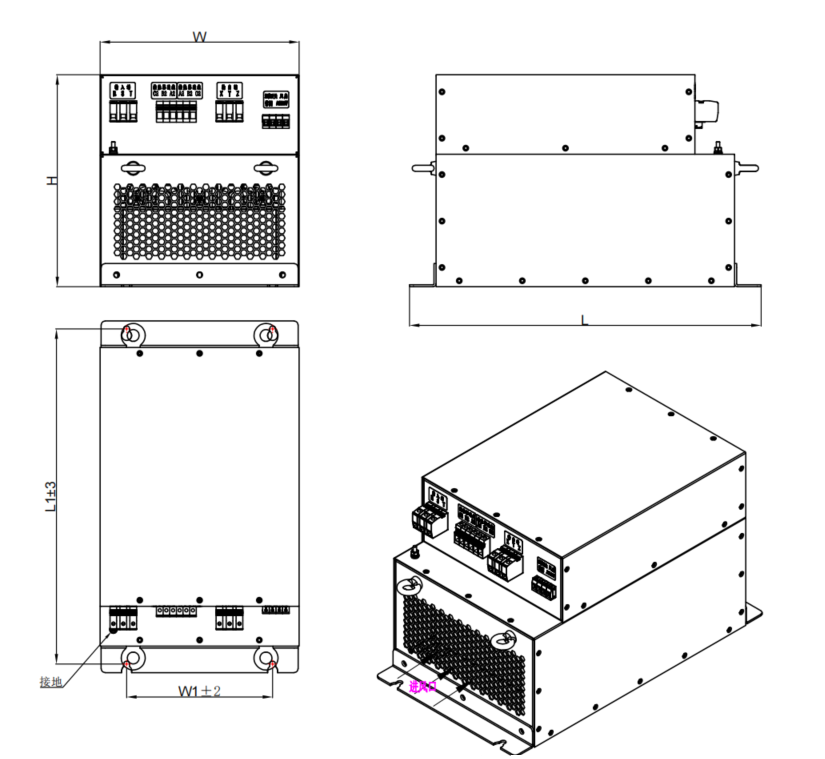

產品選型尺寸表1：
三相400VAC、50Hz、電流諧波總畸變率THDI≤5%的諧波濾波器選型表；電抗器線圈繞組材質：銅的(若需求為鋁的的請注明).

無源諧波濾波器產品型號	額定電流	額定電壓	適配變頻器功率	尺寸
				W	H	L	W1	L1
DHFL005-4TC-3A	3A	400VAC	1.5KW	225	205	450	195	420
DHFL005-4TC-6A	6A	400VAC	2.2KW	225	205	450	195	420
DHFL005-4TC-10A	10A	400VAC	3.7KW	225	205	450	195	420
DHFL005-4TC-13A	13A	400VAC	5.5KW	225	205	450	195	420
DHFL005-4TC-16A	16A	400VAC	7.5KW	225	205	450	195	420
DHFL005-4TC-24A	24A	400VAC	11KW	225	205	450	195	420
DHFL005-4TC-32A	32A	400VAC	15KW	280	320	520	220	475
DHFL005-4TC-38A	38A	400VAC	18.5KW	280	320	520	220	475
DHFL005-4TC-45A	45A	400VAC	22KW	280	320	520	220	475
DHFL005-4TC-60A	60A	400VAC	30KW	280	320	520	220	475
DHFL005-4TC-75A	75A	400VAC	37KW	350	385	640	235	595
DHFL005-4TC-90A	90A	400VAC	45KW	350	385	640	235	595
DHFL005-4TC-110A	110A	400VAC	55KW	350	385	640	235	595
DHFL005-4TC-150A	150A	400VAC	75KW	440	480	820	300	780
DHFL005-4TC-180A	180A	400VAC	90KW	440	480	820	300	780
DHFL005-4TC-210A	210A	400VAC	110KW	440	480	820	300	780
DHFL005-4TC-260A	260A	400VAC	132KW	440	480	820	300	780
DHFL005-4TC-320A	320A	400VAC	160KW	440	480	820	300	780
DHFL005-4TC-380A	380A	400VAC	185KW	440	480	820	300	780
DHFL005-4TC-400A	400A	400VAC	200KW	600	2200	600	445	550
DHFL005-4TC-472A	472A	400VAC	250KW	600	2200	600	445	550
DHFL005-4TC-600A	600A	400VAC	315KW	600	2200	600	445	550
DHFL005-4TC-675A	675A	400VAC	355KW	600	2200	600	445	550
DHFL005-4TC-760A	760A	400VAC	400KW	600	2200	600	445	550

產品選型尺寸表2：
三相400VAC、50Hz、電流諧波總畸變率THDI≤10%的諧波濾波器選型表；電抗器線圈繞組材質：銅的(若需求為鋁的的請注明).

無源諧波濾波器產品型號	額定電流	額定電壓	適配變頻器功率	尺寸
				W	H	L	W1	L1
DHFL010-4TC-3A	3A	400VAC	1.5KW	225	205	450	195	420
DHFL010-4TC-6A	6A	400VAC	2.2KW	225	205	450	195	420
DHFL010-4TC-10A	10A	400VAC	3.7KW	225	205	450	195	420
DHFL010-4TC-13A	13A	400VAC	5.5KW	225	205	450	195	420
DHFL010-4TC-16A	16A	400VAC	7.5KW	225	205	450	195	420
DHFL010-4TC-24A	24A	400VAC	11KW	225	205	450	195	420
DHFL010-4TC-32A	32A	400VAC	15KW	280	320	520	220	475
DHFL010-4TC-38A	38A	400VAC	18.5KW	280	320	520	220	475
DHFL010-4TC-45A	45A	400VAC	22KW	280	320	520	220	475
DHFL010-4TC-60A	60A	400VAC	30KW	280	320	520	220	475
DHFL010-4TC-75A	75A	400VAC	37KW	350	385	640	235	595
DHFL010-4TC-90A	90A	400VAC	45KW	350	385	640	235	595
DHFL010-4TC-110A	110A	400VAC	55KW	350	385	640	235	595
DHFL010-4TC-150A	150A	400VAC	75KW	440	480	820	300	780
DHFL010-4TC-180A	180A	400VAC	90KW	440	480	820	300	780
DHFL010-4TC-210A	210A	400VAC	110KW	440	480	820	300	780
DHFL010-4TC-260A	260A	400VAC	132KW	440	480	820	300	780
DHFL010-4TC-320A	320A	400VAC	160KW	440	480	820	300	780
DHFL010-4TC-380A	380A	400VAC	185KW	440	480	820	300	780
DHFL010-4TC-400A	400A	400VAC	200KW	600	2200	600	445	550
DHFL010-4TC-472A	472A	400VAC	250KW	600	2200	600	445	550
DHFL010-4TC-600A	600A	400VAC	315KW	600	2200	600	445	550
DHFL010-4TC-675A	675A	400VAC	355KW	600	2200	600	445	550
DHFL010-4TC-760A	760A	400VAC	400KW	600	2200	600	445	550

諧波濾波器支路電容投切用接觸器選擇和指導：
諧波濾波器在無負載的情況下，功率因數為0，電容器可產生約為濾波器額定電流25%的超前無功電流。在無功電流不可接受的應用情況下，可將端子A1、B1、C1和A2、B2、C2的電容器組斷開。
默認交付時帶A1和A2，B1和B2以及C1和C2是短接的。
如需斷開電容器的連接，則應將三相接觸器置于端子A1，B1，C1和A2，B2，C2之間。建議使用AC3接觸器。
另外，直接由發電機供電的系統，在設計中考慮無功電容性電流也非常重要，因為在無負載或低負載運行時，無功電容性電流可使發電機過勵磁以致發電機輸出電壓升高，超過諧波濾波器和變頻器的允許電壓值。因此，在發電機直供電源電路中務必使用電容斷路接觸器斷開電容器連接并認真考慮設計。
建議：
10%-20%負載時投切電容模組，重新投入電容時須間隔最少30S.
接觸器額定電流選擇：諧波濾波器額定電流50%以上（AC3型）.
電流保險絲額定電流選擇范圍：1.8～2.5倍諧波濾波器的額定電流.
提示：
不允許將一個公用3極接觸器與幾個平行高級諧波濾波器一起使用。
未斷開電容器連接時，待機以及低負載狀況下的HFR濾波器會將輸入電壓最高提升至5%，即濾波器的輸出端電壓高于輸入端電壓5%。應在安裝設計時考慮此種情況。在待機以及低負載狀況下斷開電容器連接是很好的選擇。
注意：使用接觸器投&切電容模組時，絕不能在全負載時連接電容，或在無負載時斷開電容。
只能在低于20%輸出功率時切換接觸器。重新連接前，允許電容器放電至少30秒。
安裝使用注意事項：
1.諧波濾波器是變頻器配套的濾波器，只可安裝在不可控整流變頻器的電源進線處；必須使用底部端子垂直安裝所有濾波器，切勿將濾波器安裝在其他加熱元件附近或加熱敏感材料（如木材）附近。頂部和底部見間隙至少為150MM。IP20濾波器表面溫度不得超過70度.
2.選用時，濾波器的功率與變頻器的功率盡量匹配使用，這時可以獲得更好的濾波效果，不匹配時，若功率較大的濾波器用于功率較小的變頻器，濾波效果會降低；可以用單臺諧波濾波器為多臺變頻器供電，但總負荷不得超過單臺諧波濾波器的額定功率值；
3.濾波器中的電抗器是發熱設備，安裝時注意保持濾波器周圍至少有200mm的空間；
4.諧波濾波器的所有電氣安裝和維護工作應該由具備資格的電氣工程師操作。安裝時，按照電路圖的接線指示，諧波濾波器和連接裝置必須接地，連接可靠的地線.
5.當海拔、電網質量等使用環境超出技術要求時請?zhí)崆白稍?
6.絕不能對已接通電源的諧波濾波器嘗試任何操作。切斷供應電源后，通常需要等中間回路電容放電10分鐘，然后才能對變頻器、電機或電機電纜操作。如需操作諧波濾波器，必須先測量濾波器進出線端子上有無殘留危險電壓。開始操作前，使用電壓萬用表檢查諧波濾波器進出線端子處已經放電完畢。
7.濾波器中的電容是溫度敏感設備，注意保持電容的環境溫度小于50 ℃.
8.在待機和低負載條件下,諧波濾波器會提高輸入電壓值的5%.這意味著，變頻器端子電壓比濾波器輸入時的電壓高5%。應在安裝設計時考慮此種情況。在690V應用中應特別注意，如果將變頻器電壓容差降低5%，則在低負載和待機情況下可通過斷開電容器連接以限制升高電壓.
9.連接，接地，屏蔽和其他金屬連接（如安裝板，安裝裝置）應具有與金屬接地差不多的表面。使用＞10mm2橫截面的接地和電位均衡線或更厚的接地膠帶。只能使用黃銅或鍍錫銅屏蔽線，這是因為鋼屏蔽線不適應于高頻應用。用金屬夾或金屬壓蓋將屏蔽線連接到平衡桿或PE連接.
10.電感式開關裝置（繼電器，磁接觸器等）務必配備壓敏電阻，RC電路或抑制二極管。
11.諧波濾波器有IP00和IP20兩種防護等級。IP00濾波器必須安裝在合適的殼體或箱柜里以確保安全。諧波濾波器冷卻方式為自然冷卻（IP00）或強制風冷（IP20），請在濾波器周圍保持至少200mm 的散熱空間。IP20 濾波器可以并排安裝。必須確保有足夠的新鮮冷卻空氣以供利用，而且熱空氣可以自由地從濾波器殼體或箱柜中散出.
12.布線：必須將電源線接到端子R，S，和 T。變頻器供電端子L1，L2和L3必須連接到濾波器端子X，Y，和Z.
變頻器并聯：將幾個變頻器連接到一個濾波器上的情況下，連接方法與上述連接類似。變頻器的電源端子L1，L2，和L3必須連接到濾波器端子X，Y和Z上.（按照當?shù)胤ㄒ?guī)使用電纜。）
并聯濾波器：如果變頻器的電源輸入電流超過最大諧波濾波器的額定電流，則可將幾個諧波濾波器并聯，以達到必需的電流額定值。必須連接到濾波器端子R,S和T的電源電壓。變頻器的電源端子L1,L2和L3必須連接到濾波器端子X,Y和Z上.
13.如何編程變頻器
直流回路補償禁用：應確保直流回路補償在關閉狀態。在某些情況下，此種動態補償可在直流回路在產生共振，典型的情況就是在具有高短路比的電源電網上使用DHFL005。波動通?？筛鶕?jù)噪聲的增加來進行識別，在極個別情況下，由意外跳閘造成。為防止直流回路中的共振，建議通過設置禁用14-51動態直流回路補償。(14-51 直流鏈補償至關閉，選項：[0]、功能：關閉，禁用直流回路補償；選項：[1]、功能：打開，啟用直流回路補償)；
備注：諧波濾波器DHFL005的功率因數因負載的降低而降低。在無負載的情況下，功率因數為0，電容器可產生約為濾波器額定電流25%的超前無功電流,當?shù)陀陬~定負載20%時，需接觸器斷開調諧支路，此項調節是滿足功率因素的需求，在20%額定負載時，主路電感能夠滿足濾波需求，若投切支路(調諧支路)使得設備功率因素降低，無功電流變大，很難滿足整體需求。相反在負載高于20%時投切，可以提高功率因素同時，亦滿足設備整體THDI指標需求。即：當負載越接近滿負荷時，諧波濾波器調諧支路的效果越亦明顯，整機的功率因素(PF)越高。
諧波濾波器的裝置投切器，可以在額定負載低于20%（設定值）時，自動設置投切調諧支路，滿足自動隨動控制，能夠直觀的顯示諧波電流及總體THDI指標參數.
